RikaNV Ovod H50 LRF

Тепловизионный прицел RikaNV Ovod H50 LRF — флагман линейки Ovod на матрице 640×512 пикселей с объективом 50 мм F/0.9 и встроенным лазерным дальномером до 1200 метров. Матрица более чем в 2.8 раза превышает по количеству пикселей сенсор 384×288, что принципиально меняет качество дальнего обнаружения, плотность детализации на средних дистанциях и читаемость картинки в плохих атмосферных условиях. Форм-фактор прицела (riflescope), крепление Picatinny Rail, устойчивость к отдаче до 6000 Дж — совместимость с крупнокалиберными охотничьими патронами от .308 Winchester до .338 Lapua Magnum и .375 H&H. Целевой сценарий — высокоточная охота на копытных на дистанциях 300–1000+ метров, работа по мелкому зверю и хищникам на 400–700 метров, горная охота с точными баллистическими поправками.

Тепловизионный модуль

Неохлаждаемая микроболометрическая матрица на основе оксида ванадия (VOx) регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (8–14 мкм). VOx — массив терморезисторов, меняющих электрическое сопротивление под воздействием ИК-излучения; изменения температуры сцены преобразуются в электрический сигнал и выводятся на дисплей. Неохлаждаемая конструкция не требует криогенной системы: прицел готов к работе через 5–10 секунд после включения, в любую погоду, в полной темноте или сумерках, без ИК-подсветки и без естественного света.

Разрешение сенсора 640×512 пикселей при шаге пикселя 12 мкм — это 327 680 тепловых детекторов против 110 592 у матрицы 384×288. Увеличение количества детекторов в 2.96 раза даёт принципиально более плотный угловой размер видимой детали (IFOV) — каждый пиксель «смотрит» на меньший угловой сектор сцены. Практически это означает: на той же дистанции H50 LRF показывает зверю больше деталей для опознания, а на малоконтрастных целях и в плохих условиях видит цель там, где меньшая матрица уже не различает полезный сигнал от шума. Это принципиальная разница для дальней стрельбы и охоты по малоразмерным целям.

Температурная чувствительность NETD ≤25 мК — различимость перепадов температур до 0.025 °C. В связке с матрицей 640×512 низкий NETD раскрывается максимально: большая матрица даёт больше отсчётов теплового потока, а высокая чувствительность сохраняет каждый из них значимым. В поле это проявляется как уверенное распознавание цели в плотном тумане, моросящем дожде, на предрассветном фоне с минимальным контрастом зверь/среда.

Рабочий спектральный диапазон 8–14 мкм (LWIR) соответствует пику теплового излучения объектов земной температуры по закону Вина — именно в этой полосе тепловая картинка максимально контрастна и устойчива к атмосферным искажениям. Частота кадров 50 Гц обеспечивает плавное ведение цели в движении без смаза даже на высокой кратности.

Паспортная дальность обнаружения — 2600 метров по крупной цели. По критерию Джонсона это даёт распознавание до ≈1300 м (видно, что это именно олень или кабан) и идентификацию до ≈870 м (различимы пол, трофейность, возраст) в идеальных условиях. Ключевое отличие от 384×288 — не только паспортные цифры, но и «запас прочности» системы: при неидеальных условиях (туман, дождь, высокая влажность) H50 LRF теряет меньше рабочей дистанции, чем модели с меньшей матрицей.

Оптика

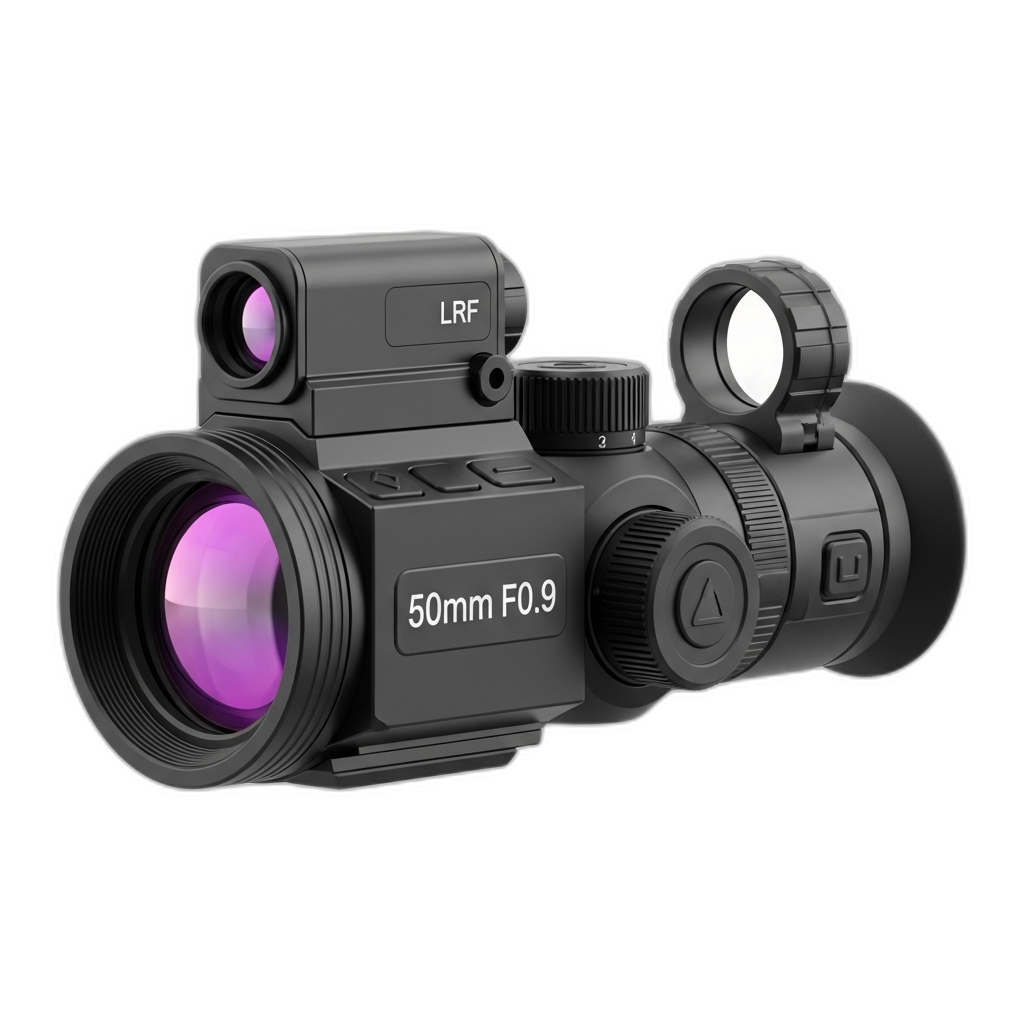

Объектив 50 мм F/0.9 — длиннофокусная светосильная оптика. Диафрагменное число ниже 1.0 — признак серьёзной оптики для дальнего обнаружения: светосила собирает максимум теплового потока, что критично для работы на больших дистанциях, где контраст цели к фону естественно снижается.

Угловое поле зрения 8.8°×7.0° — линейное поле 15.4×12.3 м на 100 м. Это широкое поле для 50-мм объектива, оно получено именно за счёт большой матрицы: при одинаковом фокусе 640×512 даёт шире поле, чем 384×288, при прочих равных. Практически это даёт H50 LRF свойство, которое в меньших матрицах невозможно — сочетание длиннофокусной оптики (плотность деталей на объекте) с широким поисковым полем (легко находить и захватывать цель). В кадре целиком помещается крупный зверь на 70–100 м или фронт поля перед засидкой.

Базовая оптическая кратность 2.8× рассчитана через угловой размер пикселя сенсора и угловое разрешение окуляра. Более низкая цифра, чем у 384×288 с 50-мм объективом (4.8×), — не слабее, а другая: большой сенсор проецируется на дисплей с меньшим увеличением, потому что в каждом пикселе уже содержится больше информации. На высоком цифровом зуме H50 LRF даёт детализацию, сопоставимую с моделями, работающими на большей базовой кратности — это свойство плотной матрицы.

Цифровой зум 1–4× расширяет диапазон до эквивалента ×11.2. Функционально полезен до ×2–×3 от базовой — больше, чем у моделей с 384×288, именно из-за запаса информации в каждом исходном пикселе. На дальности 500–800 м цифровой зум ×2 ещё даёт полезную детализацию цели, где у меньших матриц уже виден пиксельный апскейл.

Диоптрийная коррекция −5/+5 закрывает типовые случаи близорукости и дальнозоркости. Удаление выходного зрачка 45 мм страхует стрелка от удара окуляром при выстреле из крупных калибров. Выходной зрачок 6 мм даёт толерантность к смещению головы — при широком поле и комфортной базовой кратности стрелок не должен идеально выверять вкладку перед каждым выстрелом.

Прицельная марка

Марка — программная разметка поверх теплового изображения. В памяти Ovod H50 LRF хранится 8 прицельных марок. Для флагманской модели приоритетны сетки с детальной баллистической разметкой: перекрестие с дропом, marksman-ретикл с коррекциями на ветер, тонкая точка с миллиметровой шкалой для ювелирной стрельбы по малоразмерным целям на дальних дистанциях. Переключение сетки в меню не сбрасывает пристрелку.

Цвет марки — 5 вариантов (чёрный, белый, красный, зелёный, синий). Смена цвета — одним нажатием, без выхода в меню. На большом дисплее с плотной матрицей различимость марки на любом цвете остаётся высокой, что упрощает работу с разными палитрами и сценами.

Дисплей

AMOLED-дисплей 1024×768 с диагональю 0.39" — матрица с истинным чёрным цветом и высоким контрастом. Для сенсора 640×512 дисплей 1024×768 — минимально необходимое разрешение: соотношение близкое к 1.6× по каждой оси, что позволяет видеть матрицу «в родном виде» без сильного апскейла. Быстрый отклик AMOLED исключает смаз при панорамировании и высокой кратности.

Семь цветовых палитр — White Hot, Black Hot, Red Hot, Iron Bow и другие. Для длительного наблюдения на дальней стрельбе Black Hot часто предпочтителен: меньше утомляет глаз, тёмный силуэт зверя остаётся различимым на фоне холодного неба или заснеженного поля. Iron Bow выгодно выделяет самые тёплые точки на пёстром фоне — полезно при поиске подранка.

Режимы изображения Forest и Rain — пресеты параметров усиления, контраста и шумодавления под типовые сцены охоты. На большой матрице разница между режимами более заметна, чем на 384×288 — больше деталей даёт больше пространства для работы алгоритмов.

Лазерный дальномер

Встроенный лазерный дальномер — ключевая подсистема H50 LRF, интегрированная с баллистическим калькулятором и прицельной маркой. Для флагманской модели с дальностью обнаружения 2600 м дальномер не опция, а структурная часть всей концепции: без точной дистанции паспортная дальность не превращается в рабочую — стрелок не может вычислить баллистические поправки и промахивается.

Рабочая дальность измерения — 1200 метров по отражающей цели (щит, скала, стена здания). По зверю с тёмной шерстью и низким альбедо реальная дальность обычно на 30–50% меньше паспортной — типично 600–900 м. Это свойство физики отражения лазера на длине волны 905 нм, характерное для всей категории LRF этого типа. В условиях тумана, моросящего дождя или высокой влажности дальность дополнительно снижается из-за рассеяния луча.

Точность измерения ±1 м. Для охоты на коротких дистанциях это избыточная точность, но на рабочих дистанциях H50 LRF (500–1000 м и дальше) ±1 м превращается в критичный параметр: для .338 Lapua Magnum на 900 м 10-метровая ошибка дистанции вносит 15–20 см сдвига точки попадания по вертикали — промах мимо жизненно важной зоны.

Длина волны лазера 905 нм — полупроводниковый лазер ближнего ИК-диапазона. 905 нм даёт большую дальность по отражающим целям и стандартную стоимость модуля. Класс безопасности Class 1 (IEC 60825) — безопасен для глаз при любых условиях наблюдения невооружённым глазом, включая прямое попадание луча в зрачок.

Функции

Пристрелка и баллистика. Ovod H50 LRF выдерживает отдачу до 6000 Дж — класс крупнокалиберных охотничьих патронов. Совместим с .308 Winchester, .30-06 Springfield, 9.3×62, .300 Winchester Magnum, .338 Lapua Magnum, .375 H&H, .416 Rigby. Геометрия модели с большой матрицей, длинным фокусом и интегрированным дальномером делает её идеальной под крупные дальнобойные патроны.

Ручная пристрелка с пошаговой юстировкой марки — стандартная первичная настройка. Шесть независимых профилей пристрелки хранят настройки под разные стволы, калибры и партии патронов. Переключение профиля в меню — мгновенно, без физической юстировки.

Баллистический калькулятор интегрирован с дальномером: после измерения дистанции калькулятор учитывает начальную скорость пули (V₀), баллистический коэффициент (BC), температуру воздуха, атмосферное давление, угол места цели и выдаёт точку прицеливания с компенсацией падения пули и сдвига ветром. Для H50 LRF это не дополнительная функция, а основная рабочая механика стрельбы на большие дистанции.

Обработка изображения. Картинка в картинке (PiP) — врезка сверху с увеличенным изображением в зоне прицельной марки. На матрице 640×512 PiP-окно даёт больше полезной детализации, чем в моделях с меньшим сенсором — в нём реально различимы мелкие признаки цели для этичного выстрела.

Heat Track автоматически выделяет самую тёплую точку в кадре — ускоряет обнаружение цели на больших дистанциях, где глаз может пропустить малый угловой размер. На широком поле H50 LRF Heat Track особенно эффективен: сразу видна тепловая активность по всему кадру без последовательного сканирования. Алгоритм может цепляться за нагретые камни или техногенные источники тепла — не заменяет внимание оператора.

NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы — доступен через механический затвор с характерной паузой и через закрытие крышки объектива. Защита от засветки программно детектирует локальный пересвет и снижает чувствительность в зоне риска, предотвращая прожиг сенсора. На сенсоре 640×512 каждый прожжённый пиксель — более заметная потеря, поэтому защита особенно важна.

Запись и документирование. Встроенная память 64 ГБ — десятки часов HD-видео. RAV (Recoil-Activated Video) автоматически запускает запись по импульсу выстрела от акселерометра (10–30 секунд до и после). Запись с OSD накладывает на видео измеренную дистанцию, азимут, прицельную марку — критично для разбора дальних выстрелов. Фото и видео воспроизводятся прямо в поле на дисплее прицела с локальной галереей.

Ориентирование. Магнитометр показывает азимут в OSD и записывает его в метаданные файлов. Для координации на дальней охоте и анализа территории постфактум. Требует периодической калибровки.

Питание

Сменный аккумулятор 18650 (Li-ion). Заявленное время работы — до 8 часов при +20 °C без активных функций. Это на 2 часа меньше, чем у моделей линейки с сенсором 384×288 (10 часов) — большая матрица и её обработка потребляют заметно больше мощности, что физически закономерно. При активной работе дальномера, WiFi и видеозаписи время сокращается на 20–30%. На морозе −20 °C Li-ion дополнительно теряет 30–50% ёмкости — свойство всей категории литий-ионных батарей. Для многодневной охоты на дальние дистанции рекомендуется 3–4 запасных аккумулятора формата 18650.

Защита от переполюсовки блокирует подачу тока при неверной установке батареи — страхует электронику при замене в темноте и перчатках.

Интерфейсы

USB Type-C — зарядка, передача файлов, обновление прошивки. Симметричный коннектор, поддержка быстрой зарядки, совместимость с любыми powerbank.

WiFi с режимом точки доступа работает с мобильным приложением RikaNV — прицел создаёт собственную сеть, смартфон подключается напрямую. Доступны живая картинка с наложением данных дальномера и баллистики, передача файлов, удалённое управление настройками. В поле без сотовой связи функция полностью автономна.

Условия эксплуатации

Рабочая температура −20 °C…+50 °C — стандартный диапазон для российских условий охоты. Для дальней стрельбы в зимний сезон нижняя граница важнее верхней: реальное ограничение упирается в Li-ion-аккумулятор, а не в сенсор.

Класс защиты IP67 — полная пылезащита и водонепроницаемость при кратковременном погружении до 1 м (30 минут). Проливной дождь, снегопад, форсирование ручья с оружием на плече — без потери герметичности.

Вес 675 г ± 5 — самая тяжёлая модель линейки за счёт большого сенсорного модуля, 50-мм объектива и дальномера. На тяжёлом крупнокалиберном стволе вес почти незаметен, на лёгком нарезном карабине может ощутимо сместить центр тяжести. Габариты 220.1×76.8×70.8 мм — сопоставимы с M50 LRF, в пределах стандартных тактических чехлов.

Комплектация

В комплекте: переходная планка Picatinny Rail, наглазник (eyeshade) для защиты от бокового засвета при прицеливании, USB-кабель для зарядки и передачи данных. Рабочий комплект для немедленной установки и эксплуатации.

Меры безопасности

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники и другие точечные источники теплового излучения высокой интенсивности. Тепловизионный сенсор чувствителен в диапазоне LWIR (8–14 мкм); тепловая нагрузка от солнца или сварки в тысячи раз превышает рабочий диапазон сенсора — локальный перегрев пикселей микроболометра приводит к необратимому разрушению детекторов и образованию постоянных мёртвых зон. На матрице 640×512 каждый прожжённый пиксель — более заметная потеря функционала, чем на меньших сенсорах.

Повреждение сенсора по причине засветки не является гарантийным случаем. Прицел ведёт эксплуатационные логи; при обращении в сервисный центр факт засветки однозначно устанавливается по данным лога — оспорить это невозможно. Всегда держите крышку объектива закрытой при переноске; не направляйте прицел на потенциально опасные источники излучения даже в выключенном состоянии — матрица остаётся восприимчивой к прожигу.

Встроенный лазерный дальномер относится к классу Class 1 по IEC 60825 — безопасен для глаз при любых условиях наблюдения невооружённым глазом. Избегайте направлять дальномер на оптические приборы с большим увеличением (астрономические телескопы, прицелы X40 и выше), в которые смотрит человек — при такой концентрации луч может превысить безопасный уровень.

Часто задаваемые вопросы

Чем H50 LRF отличается от M50 LRF?

Ключевая разница — сенсор 640×512 против 384×288 (в 2.96 раза больше пикселей). Это даёт более плотную детализацию цели на любой дистанции, более широкое поле зрения (8.8° против 5.3° при том же объективе 50 мм) и запас прочности системы в плохих погодных условиях — туман, дождь, высокая влажность. Базовая кратность ниже (2.8× против 4.8×), но это не слабее — каждый пиксель несёт больше информации.

На какую максимальную дистанцию можно стрелять?

Рабочий диапазон — 200–1200 м и дальше в зависимости от калибра и условий. Паспортная дальность обнаружения 2600 м, распознавание до ≈1300 м, идентификация до ≈870 м. Дальномер до 1200 м (600–900 м по зверю) и баллистический калькулятор превращают эти цифры в реальные рабочие дистанции стрельбы.

Какие калибры выдержит прицел?

Энергия отдачи до 6000 Дж покрывает весь класс крупнокалиберных охотничьих патронов: .308 Winchester, .30-06 Springfield, 9.3×62, .300 Winchester Magnum, .338 Lapua Magnum, .375 H&H, .416 Rigby. Крепление Picatinny Rail ставится на современные винтовки без переходников.

Какова реальная дальность дальномера по зверю?

Паспортная дальность 1200 м — по отражающей цели. По зверю с тёмной шерстью и низким альбедо реальная дальность обычно 600–900 м (на 30–50% меньше паспортной). В плотном тумане или сильном снегопаде дальность снижается ещё на 30–50% из-за рассеяния лазерного луча.

Безопасен ли лазерный дальномер для глаз?

Да, класс Class 1 (IEC 60825) — безопасен при любых условиях наблюдения невооружённым глазом. Длина волны 905 нм не фокусируется на сетчатке с опасной плотностью потока.

Почему у H50 LRF автономность меньше, чем у других моделей линейки?

8 часов против 10 у моделей с 384×288 — закономерное следствие большей матрицы. 640×512 требует больше электроэнергии на считывание и обработку сигнала с 327 680 пикселей против 110 592. Это свойство класса «крупных» тепловизионных сенсоров. Для многодневной охоты берите 3–4 запасных аккумулятора формата 18650.

Подойдёт ли H50 LRF для охоты на лося на 600 м?

Да, это комфортная рабочая дистанция. Лось как крупная цель распознаётся на 1300 м, идентификация (пол, трофейность) — до 870 м. На 600 м лось занимает значительную часть кадра на базовой кратности 2.8×, дальномер даёт точную дистанцию, баллистический калькулятор рассчитывает поправки под калибр .300 Win Mag, .338 Lapua Magnum или 9.3×62.

Работает ли прицел в дождь и туман?

Да. Класс IP67 обеспечивает работу в проливной дождь, снегопад и при форсировании ручья без потери герметичности. Сенсор 640×512 и NETD ≤25 мК в связке с режимом «Rain» дают уверенную картинку в плохих условиях — цели остаются различимыми на 800–1200 м в зависимости от плотности осадков. Дальномер в плотном тумане теряет в дальности на 30–50%.

Можно ли использовать H50 LRF на высоких широтах зимой?

Рабочая температура до −20 °C покрывает большую часть зимних условий средней полосы и Сибири. На морозе ниже −20 °C реальное ограничение упирается не в сенсор, а в Li-ion-аккумулятор — литий-ионные батареи любой марки теряют 30–50% ёмкости на сильном холоде. Стандартная практика для арктических условий — держать запасные аккумуляторы в тепле под верхней одеждой.

Записывается ли видео автоматически при выстреле?

Да, функция RAV (Recoil-Activated Video) запускает запись по импульсу отдачи — 10–30 секунд до и после. Запись с OSD накладывает на видео измеренную дистанцию, баллистические данные, азимут — ценно для разбора дальних выстрелов и подтверждения этичного выстрела.
