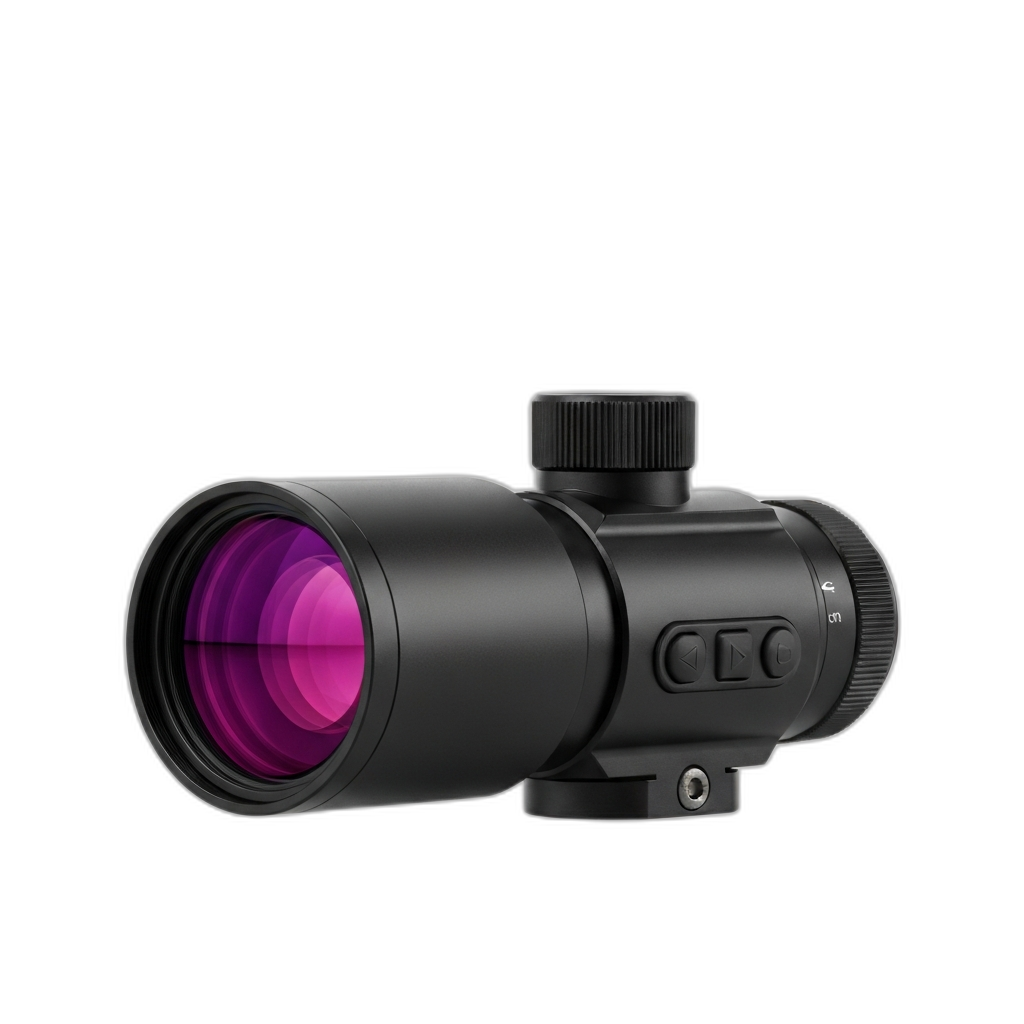

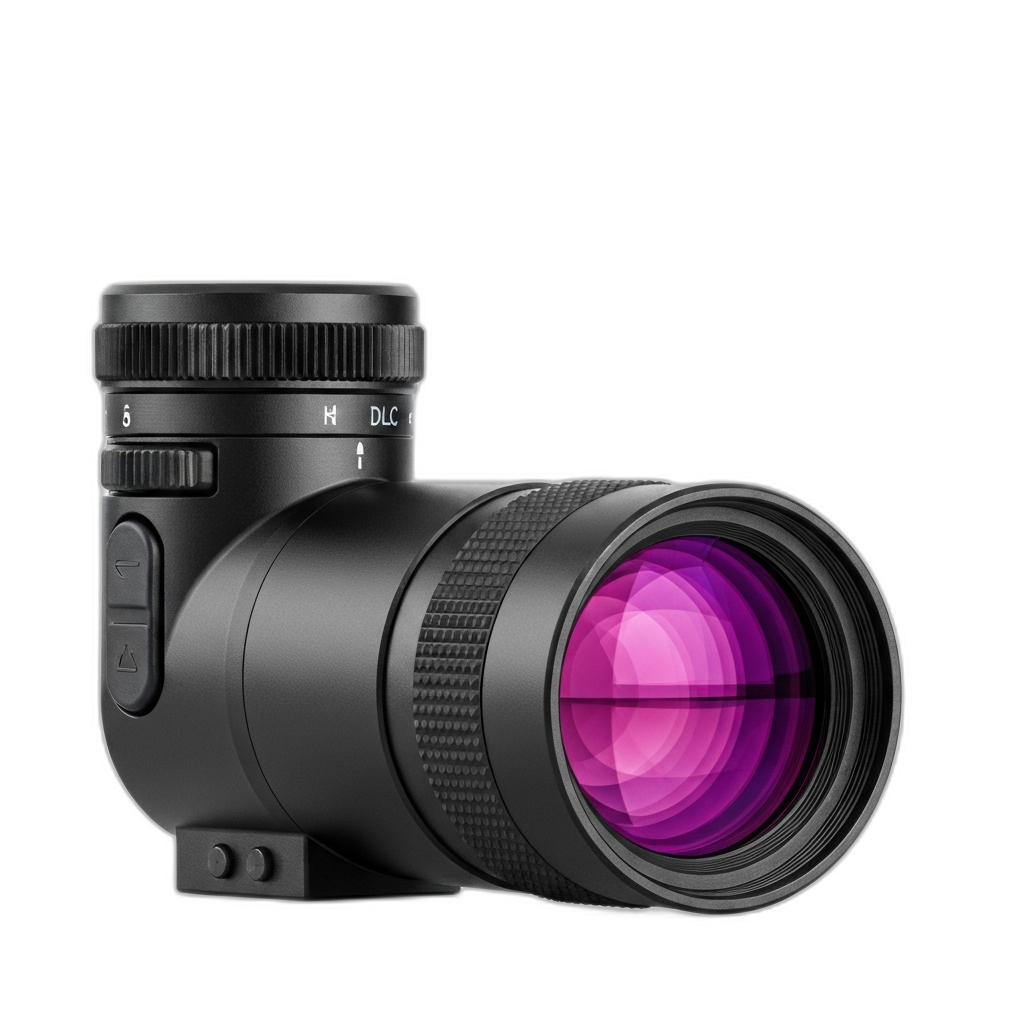

RikaNV Ovod M35

Тепловизионный прицел RikaNV Ovod M35 — модель линейки Ovod на матрице 384×288 пикселей с объективом 35 мм F/0.9 и базовой кратностью 3.3×. Рассчитан на универсальные охотничьи задачи: стрельба на средних и дальних дистанциях, работа по кабану в засидке, ночная стрельба в лесу и по открытому полю, поиск и отстрел подранка. Форм-фактор прицела (riflescope) с креплением Picatinny Rail и устойчивостью к отдаче до 6000 Дж делает его совместимым с популярными охотничьими калибрами — от .308 Winchester до .338 Lapua Magnum.

Тепловизионный модуль

Неохлаждаемая микроболометрическая матрица регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (8–14 мкм). Тепло зверя, человека, работающего мотора, следа на тропе преобразуется в электрический сигнал и отображается на дисплее — прицел работает в полной темноте, в тумане, под кроной леса и в сумерках без ИК-подсветки и естественного освещения.

Разрешение сенсора 384×288 пикселей с шагом 12 мкм. Уменьшенный шаг пикселя при данной матрице сокращает её физический размер и позволяет установить 35-мм объектив без ухода в тяжёлую оптику — это основа сбалансированной геометрии M35: длиннее фокус чем у M25, но без перехода в длиннофокусные модели с суженным полем зрения. Сочетание 384×288 и 35-мм объектива даёт более плотный угловой размер видимой детали (IFOV) и прямо увеличивает практическую дистанцию работы по сравнению с младшими моделями линейки.

Температурная чувствительность NETD ≤25 мК обеспечивает различимость перепадов температур до 0.025 °C. В поле это означает уверенное распознавание слабых тепловых сигнатур: зверь в густом кустарнике, тепловой след на тропе, лёжка оленя после ухода, контраст в лёгком тумане или моросящем дожде, когда естественный контраст между телом и фоном минимален.

Рабочий спектральный диапазон 8–14 мкм (LWIR) — пик теплового излучения объектов земной температуры по закону Вина. В этой полосе тепловая картинка максимально контрастна и менее чувствительна к атмосферным искажениям. Частота кадров 50 Гц даёт плавное ведение цели в движении без смаза — кабан на скаку, бегущий олень, стая волков читаются в панораме без шлейфа.

Паспортная дальность обнаружения — 1800 метров по крупной цели типа оленя. По критерию Джонсона это соответствует распознаванию (видно, что это именно олень, кабан или лось) до ≈900 м и идентификации (различимы пол, трофейность, возраст) до ≈600 м в идеальных условиях. На морозе дальность растёт за счёт повышения контраста зверь/фон, на жаре над нагретой землёй — снижается из-за турбулентности воздуха.

Оптика

Объектив 35 мм F/0.9 — это сбалансированный выбор между широким полем и длинным фокусом. Светосила F/0.9 собирает максимум теплового потока, критичного для работы на дальних дистанциях и в плохую погоду. Диафрагменное число ниже 1.0 — признак серьёзной светосильной оптики, от которой зависит дальний потенциал сенсора.

Угловое поле зрения 7.5°×5.7° соответствует линейному полю 13.2×9.9 м на 100 м. Это рабочее универсальное поле: достаточно широкое для поиска зверя на 100–300 м, достаточно узкое для точного выстрела на 500+ м. В кадре помещается целиком крупный зверь на 60–100 м или фронт открытого поля перед засидкой — стрелок не теряет обзор в момент прицеливания.

Базовая кратность 3.3× рассчитана через угловой размер пикселя сенсора и угловое разрешение окуляра. Это плотная рабочая кратность для стрельбы до 400–600 м: пиксель сенсора не «растягивается» на дисплее, цель остаётся информативной для определения габаритов и опознания. Цифровой зум 1–4× расширяет диапазон до эквивалента ×13.2; функционально полезен до ×2 от базовой кратности — дальше картинка превращается в крупные интерполированные пиксели без прироста полезной информации.

Диоптрийная коррекция −5/+5 закрывает большинство случаев близорукости и дальнозоркости — стрельба возможна без очков. Удаление выходного зрачка 45 мм страхует стрелка от удара окуляром при выстреле из крупного калибра — .338 Lapua Magnum или 9.3×62 не причинят травмы при правильной вкладке. Выходной зрачок 6 мм даёт толерантность к смещению головы относительно оси — стрелок не должен идеально выверять позицию перед выстрелом.

Прицельная марка

Марка в тепловизоре — программная разметка поверх теплового изображения, а не оптический элемент. Это даёт гибкую смену сетки и цвета под задачу без изменений пристрелки.

В памяти Ovod M35 хранится 8 прицельных марок — покрытие всех типовых сценариев: тонкая точка или перекрестие с баллистической шкалой для дальней стрельбы, открытый крест для быстрой стрельбы накоротке, MIL/MOA-разметка для коррекций на ветер и подъём/спуск. Переключение сетки в меню не сбрасывает пристрелку.

Цвет марки — 5 вариантов: чёрный, белый, красный, зелёный, синий. Выбор цвета — адаптация под текущую палитру и тепловой фон. На White Hot заметнее красная или зелёная марка, на Black Hot — зелёная или белая. Чёрная хорошо работает на светлом силуэте тёплой цели, но теряется на белом фоне при White Hot. Смена цвета — одним нажатием, без выхода в меню.

Дисплей

AMOLED-дисплей 1024×768 с диагональю 0.39" — матрица с истинным чёрным цветом и высоким контрастом. Для тепловизора это критично: белый силуэт зверя на чёрном фоне при White Hot выходит максимально чётким, а быстрый отклик AMOLED исключает смаз при панорамировании и стрельбе по движущейся цели.

Разрешение дисплея 1024×768 перекрывает разрешение сенсора 384×288 с большим запасом по каждой оси. Это даёт работоспособный цифровой зум до ×2 без видимой потери качества и чёткие OSD-элементы — меню, прицельная марка, служебные данные отображаются без пикселизации.

Семь цветовых палитр — универсальный White Hot для повседневной работы, Black Hot для долгого наблюдения без утомления, Red Hot и Iron Bow для выделения самых тёплых областей на пёстром фоне. Для охоты в лесу с разнородным фоном палитра Iron Bow часто даёт лучшую читаемость цели, чем White Hot.

Режимы изображения Forest и Rain — пресеты параметров усиления, контраста и шумодавления под типовые сцены. «Forest» — под лес с разнородным фоном (камни, стволы, поросль); «Rain» — под дождь и туман, когда тепловой контраст падает и стандартные настройки дают серую картинку.

Функции

Пристрелка и баллистика. Ovod M35 выдерживает отдачу до 6000 Дж — класс крупных охотничьих калибров. Совместим с .308 Winchester, .30-06 Springfield, 9.3×62, .300 Winchester Magnum, .338 Lapua Magnum, .375 H&H. Крепление Picatinny Rail ставится на современные охотничьи и спортивные винтовки без переходников.

Ручная пристрелка с пошаговой юстировкой марки — стандартный способ первичной настройки. Шесть профилей пристрелки хранят независимые настройки под разные стволы, калибры и партии патронов: карабин под охотничий 9.3×62 JSP, нарезной под .308 Winchester Match, запасной профиль под пристрелочный .223 Remington. Переключение — в меню, мгновенно, без физической юстировки.

Баллистический калькулятор рассчитывает точку прицеливания с учётом начальной скорости пули (V₀), баллистического коэффициента (BC), температуры воздуха, дистанции до цели и угла места. Для стрельбы на 400–600+ метров по копытным и горной охоты с вертикальными углами это обязательный инструмент — без калькулятора на таких дистанциях промах начинается от погрешности баллистической таблицы.

Обработка изображения. Картинка в картинке (PiP) — врезка сверху с увеличенным изображением в зоне прицельной марки, при этом сохраняется основной кадр в штатной кратности. Стрелок целится с точностью цифрового зума, не теряя периферию для контроля обстановки. При стрельбе по стае зверя это позволяет держать в виду остальных кабанов или волков во время прицеливания в одного.

Heat Track автоматически выделяет самую тёплую точку в кадре маркером — ускоряет обнаружение цели в густой растительности или на пёстром тепловом фоне. Функция не заменяет внимание оператора: алгоритм может цепляться за нагретые камни, свежие следы костра, работающий двигатель вдалеке — отличить реальную цель от ложной сигнатуры должен стрелок.

NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы — доступен через механический затвор с паузой и щелчком и через закрытие крышки объектива. Защита от засветки программно детектирует локальный пересвет и снижает чувствительность в зоне риска, предотвращая прожиг сенсора.

Запись и документирование. Встроенная память 64 ГБ вмещает десятки часов HD-видео — ресурс на сезон охоты без разгрузки. RAV (Recoil-Activated Video) автоматически запускает запись по импульсу выстрела от акселерометра (10–30 секунд до и после) — удобно для разбора промахов, подтверждения этичного выстрела, обучения стажёров. Запись с OSD накладывает на видео прицельную марку, азимут, температуру и заряд. Фото и видео воспроизводятся прямо в поле на дисплее прицела с локальной галереей для сортировки.

Ориентирование. Встроенный магнитометр показывает азимут в OSD и записывает его в метаданные файлов. Полезно для координации с напарниками («зверь на азимуте 220, дистанция 400») и анализа территории постфактум. Магнитометр требует периодической калибровки и чувствителен к ферромагнитным объектам — стрелку следует отводить от автомобиля и крупного оружия.

Питание

Сменный аккумулятор 18650 (Li-ion) — стандартный типоразмер, аккумуляторы доступны в любом магазине электроники. Заявленное время работы — до 10 часов при +20 °C без активных функций. На морозе −20 °C Li-ion теряет 30–50% ёмкости — это физика химии, характерная для всей категории литий-ионных батарей. При активной работе WiFi, частой видеозаписи и Heat Track реальное время сокращается на 20–30%. Для многодневной охоты рекомендуется иметь 2–3 запасных аккумулятора.

Защита от переполюсовки блокирует подачу тока при неверной установке батареи — страхует электронику при замене в темноте и в перчатках.

Интерфейсы

USB Type-C — универсальный разъём для зарядки, передачи фото/видео и обновления прошивки. Симметричный коннектор, поддержка быстрой зарядки, совместимость с любыми внешними powerbank — стандарт современной электроники.

WiFi с режимом точки доступа работает с мобильным приложением RikaNV: прицел создаёт собственную сеть, смартфон подключается напрямую — доступны живая картинка, передача фото и видео, удалённое управление настройками. В поле без сотовой связи функция полностью автономна.

Условия эксплуатации

Рабочая температура −20 °C…+50 °C — стандартный диапазон для российских условий охоты в средней полосе и Сибири. Нижняя граница важнее верхней: реальное ограничение на морозе чаще упирается в Li-ion-аккумулятор, а не в сенсор.

Класс защиты IP67 — полная пылезащита и водонепроницаемость при кратковременном погружении до 1 м (30 минут). На практике это проливной дождь, снегопад, мокрый после оттепели лес, форсирование ручья при ношении оружия на плече — герметичность сохраняется.

Вес 550 г ± 5 — один из параметров баланса винтовки. На среднем нарезном карабине M35 не перегружает цевьё, при ходовой охоте не утомляет. Габариты 204.9×76.2×65.6 мм — компактный корпус для данного класса оптики, помещается в стандартные тактические чехлы.

Комплектация

В комплекте: переходная планка Picatinny Rail, наглазник (eyeshade) для защиты от бокового засвета при прицеливании, USB-кабель для зарядки и передачи данных. Стандартный рабочий комплект — всё необходимое для установки и начала эксплуатации.

Меры безопасности

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники и другие точечные источники теплового излучения высокой интенсивности. Тепловизионный сенсор чувствителен в диапазоне LWIR (8–14 мкм); тепловая нагрузка от солнца или сварки в тысячи раз превышает рабочий диапазон сенсора — локальный перегрев пикселей микроболометра ведёт к необратимому разрушению детекторов в зоне засветки и образованию постоянных мёртвых зон на картинке.

Повреждение сенсора по причине засветки не является гарантийным случаем. Прицел ведёт эксплуатационные логи, по которым в сервисном центре однозначно определяется факт засветки — оспорить это невозможно. Всегда держите крышку объектива закрытой при переноске и не направляйте прицел на потенциально опасные источники излучения даже в выключенном состоянии — матрица остаётся восприимчивой к прожигу.

Часто задаваемые вопросы

Подойдёт ли Ovod M35 для охоты на копытных на средних дистанциях?

Да, это профильная задача M35. Объектив 35 мм F/0.9 в связке с матрицей 384×288 даёт распознавание копытных (олень, лось, кабан) до ≈900 метров и идентификацию до ≈600 метров. Базовая кратность 3.3× и поле 13.2 м на 100 м оптимальны для стрельбы на 100–500 м.

Какие калибры выдержит прицел?

Энергия отдачи до 6000 Дж покрывает класс крупных охотничьих калибров: .308 Winchester, .30-06 Springfield, 9.3×62, .300 Winchester Magnum, .338 Lapua Magnum, .375 H&H. Для средних калибров (.223 Remington, .243 Winchester) нет никаких ограничений.

На какую дистанцию можно идентифицировать лося или кабана?

Паспортная дальность обнаружения — 1800 м по крупной цели. По критерию Джонсона это даёт распознавание (видно, что это именно лось или кабан) до ≈900 м и идентификацию (различимы пол, размер, возраст) до ≈600 м. На морозе эти цифры чуть выше, на жаре — ниже.

Работает ли прицел в дождь и снегопад?

Да. Класс IP67 обеспечивает работу в проливной дождь, снегопад и при кратковременном погружении на глубину до 1 м. Режим «Rain» вытягивает тепловой контраст в дождь и туман — цели остаются различимыми на 600–1000 метров в зависимости от плотности осадков.

Как долго работает от одного аккумулятора?

До 10 часов при +20 °C без активных функций. На морозе −20 °C Li-ion теряет 30–50% ёмкости — свойство всей категории батарей. С активной работой WiFi, Heat Track и частой видеозаписью время сокращается на 20–30%. Для многодневной охоты берите 2–3 запасных аккумулятора формата 18650.

Можно ли хранить настройки под разные винтовки?

Да, в памяти 6 независимых профилей пристрелки. Каждый профиль — отдельный набор поправок под конкретный ствол, калибр или патрон. Переключение в меню без физической юстировки марки и без повторной пристрелки.

Есть ли баллистический калькулятор?

Да, интегрированный баллистический калькулятор учитывает начальную скорость пули (V₀), баллистический коэффициент (BC), температуру воздуха, дистанцию до цели и угол места. Для дальней стрельбы на 400–600+ метров и для охоты в холмистой местности это обязательный инструмент.

Сохраняет ли прицел видео автоматически при выстреле?

Да, функция RAV (Recoil-Activated Video) запускает запись по импульсу отдачи от акселерометра — 10–30 секунд до и после выстрела. Встроенной памяти 64 ГБ хватает на сезон охоты.

Можно ли управлять прицелом со смартфона?

Да, через встроенный WiFi с режимом точки доступа. Прицел создаёт собственную сеть, смартфон подключается к приложению RikaNV — доступны просмотр живой картинки, передача файлов и управление настройками. Работает в поле без сотовой связи.
