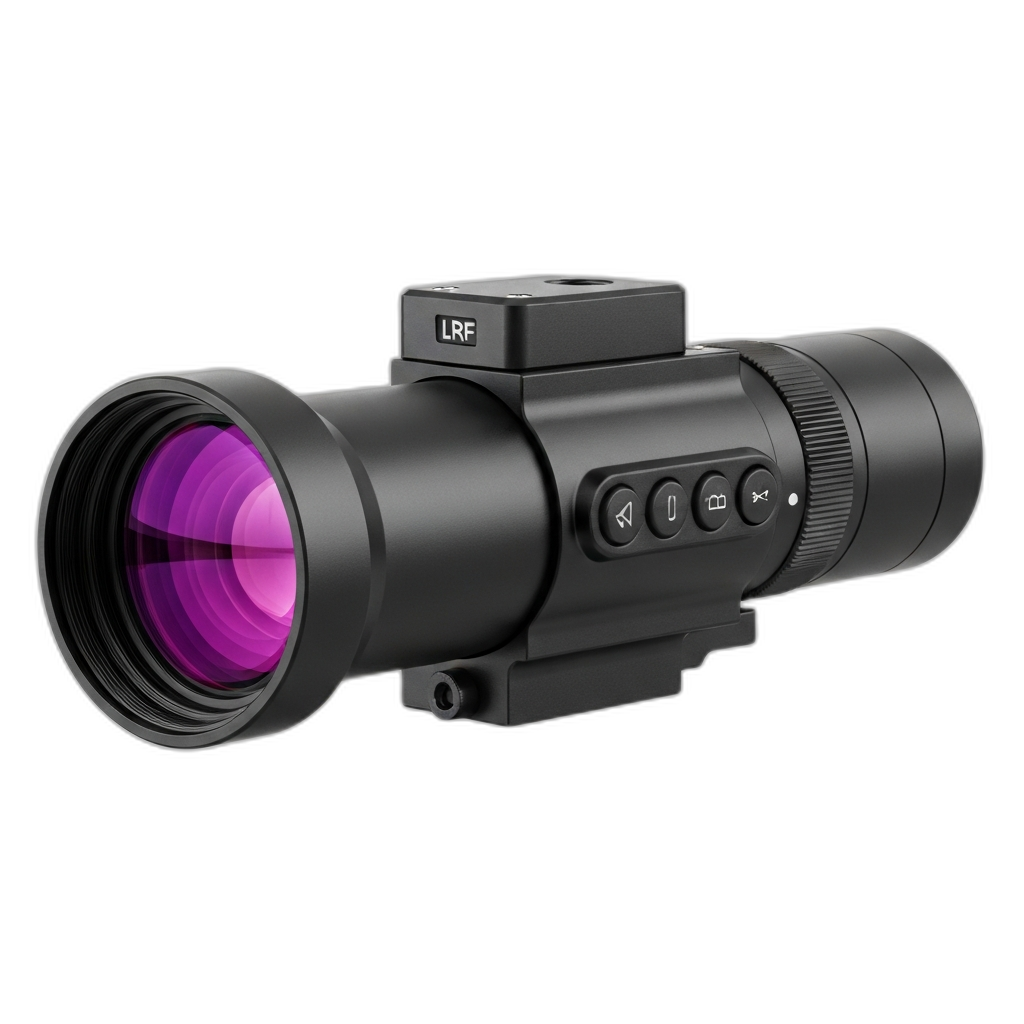

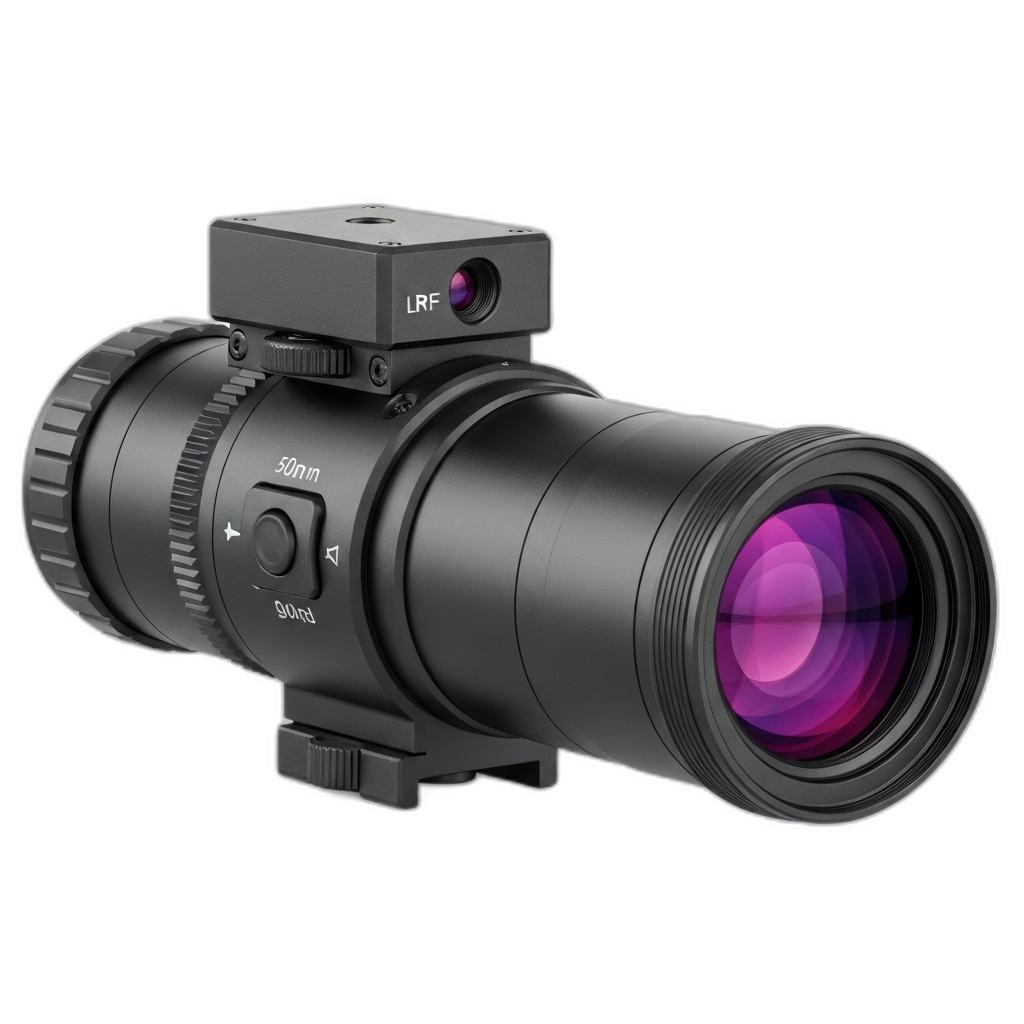

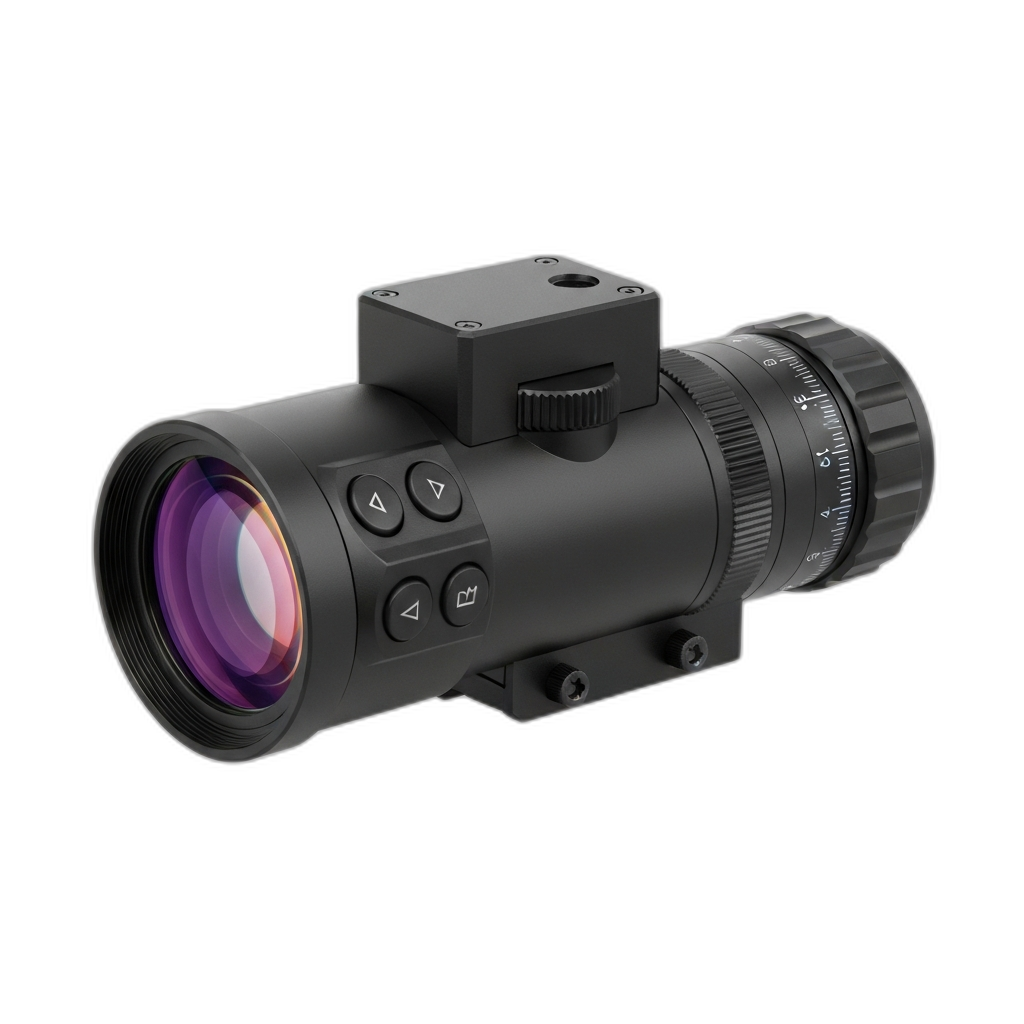

RikaNV Ovod M50 LRF

Тепловизионный прицел RikaNV Ovod M50 LRF — длиннофокусная модель линейки Ovod на матрице 384×288 пикселей с объективом 50 мм F/0.9, базовой кратностью 4.8× и встроенным лазерным дальномером до 1200 метров. Рассчитан на высокоточную стрельбу на дальних дистанциях: охота на копытных на открытых пространствах, горная охота с вертикальными углами, стрельба до 800–1000 м по крупному зверю с корректными баллистическими поправками. Форм-фактор прицела (riflescope) с креплением Picatinny Rail и устойчивостью к отдаче до 6000 Дж совместим с крупнокалиберными патронами — .338 Lapua Magnum, .300 Winchester Magnum, .375 H&H, 9.3×62.

Тепловизионный модуль

Неохлаждаемая микроболометрическая матрица регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (8–14 мкм). Тепло зверя, человека, нагретого камня преобразуется в электрический сигнал и выводится на дисплей — прицел работает в полной темноте, в тумане, под кроной леса и в сумерках без ИК-подсветки.

Разрешение сенсора 384×288 пикселей с шагом 12 мкм. В связке с длиннофокусным 50-мм объективом матрица 384×288 даёт самую плотную проекцию угловой детали цели (IFOV) в линейке моделей с этим сенсором — каждый пиксель матрицы соответствует меньшему угловому сектору сцены, чем в короткофокусных конфигурациях. На практике это означает, что цель на 500 м в M50 LRF имеет такой же угловой размер, как цель на 300 м в модели с 35-мм объективом, — матрица получает больше деталей от одной цели и даёт более информативный кадр для точной стрельбы.

Температурная чувствительность NETD ≤25 мК — различимость перепадов температур до 0.025 °C. Для дальней стрельбы низкий NETD критичен: тепловой контраст цели падает с расстоянием из-за атмосферного рассеяния и влажности воздуха, и модель с высоким NETD быстро теряет читаемость малоразмерного зверя. В M50 LRF NETD ≤25 мК сохраняет уверенную картинку цели на дистанциях, где паспортная дальность обнаружения близка к пределу.

Рабочий спектральный диапазон 8–14 мкм (LWIR) — пик теплового излучения объектов земной температуры. Частота кадров 50 Гц обеспечивает плавную работу на высоких кратностях: при цифровом зуме до ×2 от базовой 4.8× эквивалентная кратность ×9.6 остаётся без смаза и рваной картинки при лёгком тремораре стрелка.

Паспортная дальность обнаружения — 2600 метров по крупной цели. По критерию Джонсона это даёт распознавание (видно, что это именно копытное, а не человек или крупная собака) до ≈1300 м и идентификацию (различимы пол, размер, трофейность) до ≈870 м в идеальных условиях. На морозе и в сухую погоду цифры растут, в жару над нагретой землёй — падают из-за турбулентности.

Оптика

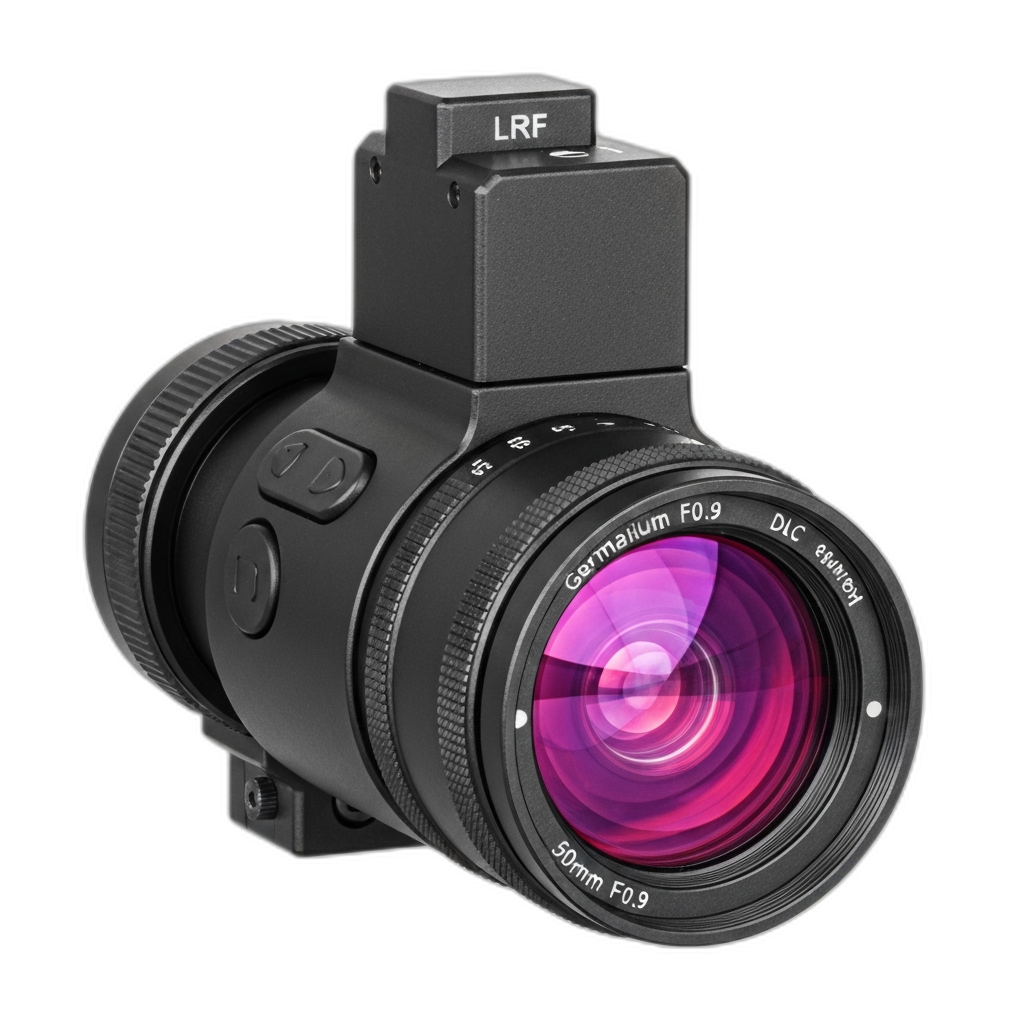

Объектив 50 мм F/0.9 — длиннофокусная светосильная оптика. Диафрагменное число ниже 1.0 — признак серьёзной оптики для дальнего обнаружения: светосила собирает максимум теплового потока, что критично для малоконтрастных целей на больших дистанциях и в плохую погоду.

Угловое поле зрения 5.3°×4.0° — узкое поле в пользу детализации. Линейное поле 9.2×6.9 м на 100 м: в кадре целиком помещается крупный зверь на 120–200 м, но стадо на коротких дистанциях в поле не помещается. Это целевая характеристика длиннофокусной модели: M50 LRF не для широкого поискового обзора, а для точной стрельбы по опознанной цели.

Базовая кратность 4.8× рассчитана через угловой размер пикселя сенсора и угловое разрешение окуляра. Это высокая рабочая кратность для стрельбы на 500–900 м: цель занимает большую долю кадра, детали для оценки трофейности и точной работы по жизненно важной зоне различимы. Цифровой зум 1–4× расширяет диапазон до эквивалента ×19.2; функционально полезен до ×2 от базовой — дальше картинка превращается в крупные интерполированные пиксели.

Диоптрийная коррекция −5/+5 закрывает типовые случаи близорукости и дальнозоркости. Удаление выходного зрачка 45 мм страхует стрелка от удара окуляром при выстреле из крупного калибра — .338 Lapua Magnum или .300 Win Mag не причинят травмы при правильной вкладке. Выходной зрачок 6 мм даёт толерантность к смещению головы, но на высокой базовой кратности 4.8× стрелку всё равно требуется аккуратная постоянная вкладка для получения чистого кадра.

Прицельная марка

Марка в тепловизоре — программная разметка поверх изображения. В памяти Ovod M50 LRF хранится 8 прицельных марок. Для длиннофокусной модели приоритетны сетки с баллистической шкалой: перекрестие с дропом, marksman-ретикл с маркерами на ветровые поправки, точка с тонкими лучами для минимального перекрытия цели на большом зуме. Переключение сетки в меню без сброса пристрелки.

Цвет марки — 5 вариантов (чёрный, белый, красный, зелёный, синий) для адаптации под текущую палитру и тепловой фон. На высокой кратности с мелкой марки особенно важно различимость — красная или зелёная на White Hot, белая на Black Hot.

Дисплей

AMOLED-дисплей 1024×768 с диагональю 0.39" — истинный чёрный цвет и высокий контраст. Для длиннофокусной модели критично: мелкие детали цели на большой кратности требуют максимального контраста дисплея, чтобы не терять информацию в середине передачи сигнала.

Разрешение дисплея 1024×768 перекрывает разрешение сенсора 384×288 с большим запасом — цифровой зум до ×2 работает без заметной пикселизации, OSD с данными дальномера и баллистики читается комфортно.

Семь цветовых палитр — White Hot, Black Hot, Red Hot, Iron Bow и другие. Для дальней стрельбы Black Hot часто предпочтителен при длительном наблюдении — меньше утомляет глаз, тёмный силуэт зверя остаётся различимым на фоне холодного неба или заснеженного поля. Режимы изображения Forest и Rain — пресеты под типовые сцены.

Лазерный дальномер

Встроенный лазерный дальномер — самостоятельная подсистема, интегрированная с баллистическим калькулятором и прицельной маркой. Для M50 LRF с кратностью 4.8× и геометрией под дальнюю стрельбу дальномер не дополнительная опция, а часть ядра прицела — точная дистанция превращает паспортную дальность обнаружения в реальную рабочую дистанцию стрельбы.

Рабочая дальность измерения — 1200 метров по отражающей цели (щит, скала, стена здания). По зверю с тёмной шерстью и низким альбедо реальная дальность обычно на 30–50% меньше паспортной — это свойство физики отражения лазера на длине волны 905 нм, характерное для всей категории LRF этого типа. В условиях высокой влажности и тумана дальность дополнительно снижается из-за рассеяния луча.

Точность измерения ±1 м. Для стрельбы до 400 м это избыточная точность — баллистический промах начинается от погрешности 10+ метров. На рабочих дистанциях M50 LRF (600–1000 м и дальше) ±1 м превращается в критичный параметр: даже 10-метровая ошибка дистанции для .338 Lapua Magnum на 900 м вносит 15–20 см сдвига точки попадания по вертикали — промах мимо жизненно важной зоны.

Длина волны лазера 905 нм — полупроводниковый лазер ближнего ИК-диапазона. 905 нм даёт большую дальность по отражающим целям и ниже стоимость модуля. Класс безопасности Class 1 (IEC 60825) — безопасен для глаз при любых условиях наблюдения невооружённым глазом, включая прямое попадание луча в зрачок.

Функции

Пристрелка и баллистика. Ovod M50 LRF выдерживает отдачу до 6000 Дж — класс крупнокалиберных охотничьих патронов. Совместим с .308 Winchester, .30-06 Springfield, 9.3×62, .300 Winchester Magnum, .338 Lapua Magnum, .375 H&H. Высокая базовая кратность и длиннофокусная оптика делают модель особенно подходящей под крупные калибры для дальней стрельбы.

Ручная пристрелка с пошаговой юстировкой марки — стандартная первичная настройка под конкретный ствол и патрон. Шесть профилей пристрелки хранят независимые настройки: основной охотничий под 9.3×62 или .338 Lapua Magnum, запасной под пристрелочный малоимпульсный патрон, дополнительные под разные партии боеприпасов. Переключение профиля в меню — мгновенно.

Баллистический калькулятор интегрирован с дальномером: после измерения дистанции калькулятор учитывает начальную скорость пули (V₀), баллистический коэффициент (BC), температуру воздуха, атмосферное давление, угол места цели и выдаёт точку прицеливания с компенсацией падения пули и сдвига ветром. Для M50 LRF с его геометрией под дальнюю стрельбу это основной инструмент — без калькулятора дистанции 700–1000 м требуют прицельных карточек или полевых расчётов, что в реальной охотничьей ситуации редко применимо.

Обработка изображения. Картинка в картинке (PiP) — врезка сверху с увеличенным изображением в зоне прицельной марки с сохранением основного кадра в штатной кратности. Позволяет на 4.8× видеть детали цели в PiP-окне, сохраняя штатное поле для контроля окружения.

Heat Track автоматически выделяет самую тёплую точку в кадре — ускоряет обнаружение зверя на 500+ м, где глаз может пропустить малый угловой размер цели. Алгоритм не заменяет внимание оператора: на дальних дистанциях ложные сигнатуры (нагретый камень, остывающее кострище) возможны. NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы через механический затвор или через крышку объектива. Защита от засветки предотвращает прожиг сенсора при случайном наведении на солнце или точечный тепловой источник.

Запись и документирование. Встроенная память 64 ГБ — десятки часов HD-видео. RAV (Recoil-Activated Video) автоматически запускает запись по импульсу выстрела от акселерометра (10–30 секунд до и после). Запись с OSD накладывает на видео измеренную дистанцию, азимут, прицельную марку — критично для разбора дальних выстрелов и обучения стрельбе на больших дистанциях. Фото и видео воспроизводятся прямо в поле на дисплее прицела с локальной галереей.

Ориентирование. Магнитометр показывает азимут в OSD и записывает его в метаданные файлов — для координации с напарниками и анализа позиций охоты. Требует периодической калибровки.

Питание

Сменный аккумулятор 18650 (Li-ion). Заявленное время работы — до 10 часов при +20 °C без активных функций. Регулярное использование дальномера на дальней стрельбе (каждый выстрел начинается с замера дистанции) снижает автономность на 15–20% по сравнению с моделями без LRF. На морозе −20 °C Li-ion теряет 30–50% ёмкости — свойство всей категории батарей. Для многодневной охоты на дальние дистанции рекомендуется 3 запасных аккумулятора формата 18650.

Защита от переполюсовки блокирует подачу тока при неверной установке батареи — страхует электронику при замене в темноте и в перчатках.

Интерфейсы

USB Type-C — зарядка, передача файлов, обновление прошивки. Симметричный коннектор, быстрая зарядка, совместимость с любыми powerbank.

WiFi с точкой доступа работает с мобильным приложением RikaNV — прицел создаёт собственную сеть, смартфон подключается напрямую. Доступны живая картинка с наложением данных дальномера и баллистики, передача файлов, удалённое управление настройками. В поле без сотовой связи функция полностью автономна.

Условия эксплуатации

Рабочая температура −20 °C…+50 °C — стандартный диапазон для российских условий. Для дальней стрельбы в зимние периоды нижняя граница важнее верхней: реальное ограничение упирается в поведение Li-ion-аккумулятора на морозе.

Класс защиты IP67 — полная пылезащита и водонепроницаемость при кратковременном погружении до 1 м (30 минут). Проливной дождь, снегопад, форсирование ручья — без потери герметичности.

Вес 660 г ± 5 — самая тяжёлая из безматричных моделей линейки за счёт 50-мм объектива и дальномера. На тяжёлом крупнокалиберном стволе вес почти незаметен в балансе оружия, на лёгком нарезном карабине может ощутимо сместить центр тяжести к дульному срезу. Габариты 220.1×76.8×70.8 мм — длиннее моделей с 35-мм объективом на 15 мм, но в пределах стандартных тактических чехлов.

Комплектация

В комплекте: переходная планка Picatinny Rail, наглазник (eyeshade) для защиты от бокового засвета, USB-кабель для зарядки и передачи данных. Рабочий комплект — всё для установки и начала эксплуатации.

Меры безопасности

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники и другие точечные источники теплового излучения высокой интенсивности. Тепловизионный сенсор чувствителен в диапазоне LWIR (8–14 мкм); тепловая нагрузка от солнца или сварки в тысячи раз превышает рабочий диапазон сенсора — локальный перегрев пикселей микроболометра приводит к необратимому разрушению детекторов и образованию постоянных мёртвых зон на картинке.

Повреждение сенсора по причине засветки не является гарантийным случаем. Прицел ведёт эксплуатационные логи; при обращении в сервисный центр факт засветки однозначно устанавливается по данным лога — оспорить это невозможно. Всегда держите крышку объектива закрытой при переноске, не направляйте прицел на потенциально опасные источники излучения даже в выключенном состоянии.

Встроенный лазерный дальномер относится к классу Class 1 по IEC 60825 — безопасен для глаз при любых условиях наблюдения невооружённым глазом. Избегайте направлять дальномер на оптические приборы с большим увеличением (астрономические телескопы, прицелы X40 и выше), в которые смотрит человек — при такой концентрации луч может превысить безопасный уровень.

Часто задаваемые вопросы

Для какой охоты рассчитан Ovod M50 LRF?

Это специализированная модель для стрельбы на дальних дистанциях: охота на копытных (лось, олень, кабан) на открытых пространствах, горная охота с вертикальными углами, охота по малоразмерным целям (волк, косуля) на 400–700 метров с точными баллистическими поправками. Для облавной охоты на коротких дистанциях существуют короткофокусные модели линейки.

На какую дистанцию можно точно стрелять?

Рабочий диапазон — 200–1000 м в зависимости от калибра и условий. Паспортная дальность обнаружения 2600 м даёт распознавание до ≈1300 м и идентификацию до ≈870 м. Дальномер до 1200 м по отражающей цели (600–900 м по зверю) и баллистический калькулятор превращают эти цифры в реальные рабочие дистанции.

Какие калибры выдержит прицел?

Энергия отдачи до 6000 Дж покрывает класс крупнокалиберных охотничьих патронов: .308 Winchester, .30-06 Springfield, 9.3×62, .300 Winchester Magnum, .338 Lapua Magnum, .375 H&H. Высокая кратность и длиннофокусная оптика M50 LRF делают его идеальным для крупных дальнобойных патронов.

Какова реальная дальность дальномера по зверю?

Паспортная дальность 1200 м — по отражающей цели. По зверю с тёмной шерстью и низким альбедо реальная дальность обычно 600–900 м (на 30–50% меньше паспортной). В плотном тумане или сильный снегопад дальность ещё снижается из-за рассеяния лазерного луча.

Безопасен ли лазерный дальномер для глаз?

Да, класс Class 1 (IEC 60825) — безопасен при любых условиях наблюдения невооружённым глазом. Длина волны 905 нм не фокусируется на сетчатке с опасной плотностью потока.

Работает ли прицел в дождь и снегопад?

Да. Класс IP67 обеспечивает работу в проливной дождь, снегопад и при форсировании ручья. NETD ≤25 мК и режим «Rain» вытягивают тепловой контраст в плохих условиях — цели остаются различимыми на 700–1000 м в зависимости от плотности осадков. Дальномер в сильном тумане теряет в дальности на 30–50%.

Как долго работает от одного аккумулятора?

До 10 часов при +20 °C без активных функций. Регулярное использование дальномера на дальней стрельбе (каждый выстрел — замер дистанции) снижает автономность на 15–20%. На морозе −20 °C Li-ion теряет 30–50% ёмкости. Для многодневной охоты берите 3 запасных аккумулятора формата 18650.

Можно ли стрелять с M50 LRF на 500 метров по кабану?

Да, это рабочая дистанция для модели. Паспортная дальность распознавания кабана — до ≈1300 м, идентификации — до ≈870 м. Дальномер даёт точную дистанцию, баллистический калькулятор рассчитывает точку прицеливания с учётом V₀, BC, температуры и угла. Калибры .308 Winchester или 9.3×62 на 500 м сохраняют достаточную энергию для чистого этичного выстрела.

Сохраняется ли пристрелка при смене патрона?

Да, 6 независимых профилей пристрелки хранят настройки под разные стволы, калибры и партии боеприпасов. Переключение профиля в меню — мгновенно, без физической юстировки марки.

Записывается ли видео автоматически при выстреле?

Да, функция RAV (Recoil-Activated Video) запускает запись по импульсу отдачи — 10–30 секунд до и после. Запись с OSD накладывает на видео измеренную дистанцию и баллистические данные — ценно для разбора дальних выстрелов и обучения стрельбе на больших дистанциях.
